加工技術

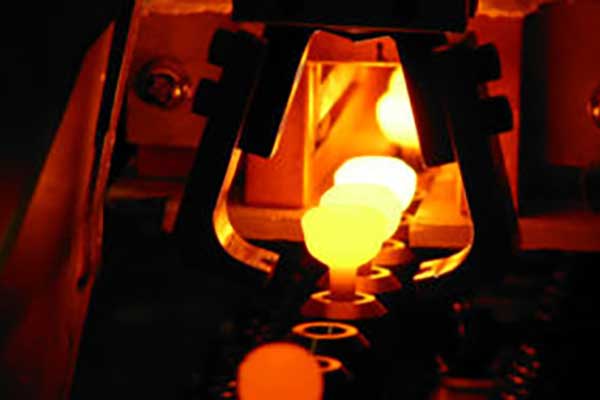

高周波誘導加熱装置

高周波誘導加熱とは電磁誘導により金属を加熱する技術で、身近なところではIHクッキングヒータがあります。

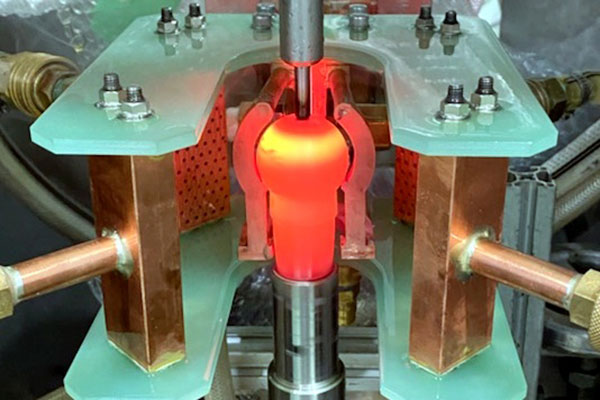

日本サーモニクスは、この技術を用いて”高周波誘導加熱装置”を製造しております。主に焼入れ装置・焼戻し装置・その他各種加熱装置を製造販売しております。

誘導加熱とは、電磁誘導を利用し加熱する方法です。

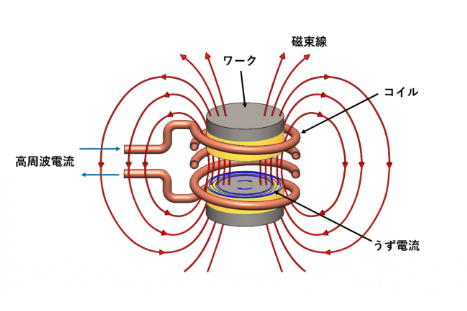

高周波電流を流したコイルには磁界が発生します。

この中に置いたワーク（通電材料）には、うず電流損（電磁誘導作用により磁束の周囲に流れるうず電流とワークの電気抵抗により発熱する発熱量）とヒステリシス損（磁場を変化させたときの面積に相当するだけのエネルギー損失）が生じ発熱します。

ワークに流れるうず電流は周波数が高くなるとともに表面に集中し、電流密度は表面で最大になり内側に入るにつれて減少します。

これを表皮効果といいます。

電流密度が表面の36.8%減少した点までの深さを電流浸透深さといいます。

またコイルとワークに流れる電流は、お互いが反対方向に相似形に流れ、周波数が高くなると一層それぞれの表面に集中して流れる性質があります。

これを近接効果といいます。
